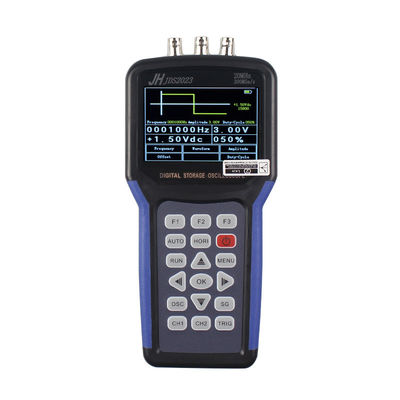

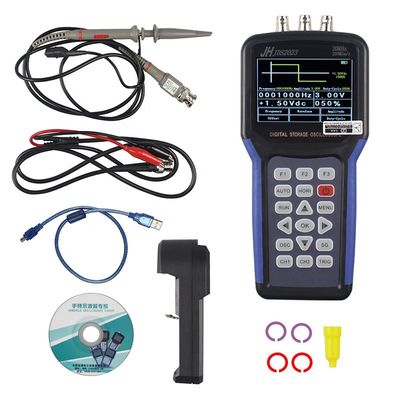

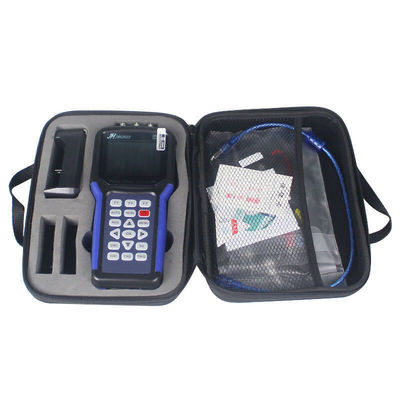

JDS2023 100-240V 1 canal 20MHz 200MSa/S TFT pantalla LCD portátil Osciloscopio de almacenamiento digital
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Tasa máxima de muestreo: | Se aplicarán las siguientes medidas: | Ancho de banda: | 20 MHz |
|---|---|---|---|
| Canales: | 1 | Resolución vertical: | 8 pedazos |
| Exactitud vertical: | ± 3% | Impedancia: | 1MΩ 25pF |
Características:
Osciloscopio digital profesional con 1CH, 200MSa/s. velocidad de muestreo máxima y ancho de banda de 20MHz.
Pantalla LCD TFT de colores con resolución de 320*240 píxeles, fácil y clara para la lectura.
Se puede ajustar el brillo de la luz de fondo; se puede seleccionar la pantalla en color/en blanco y negro.
Apoya la visualización de menús en chino e inglés.
Combinado con la función de generador de señal, puede medir la frecuencia, el ciclo de trabajo, la amplitud y el desplazamiento.
Almacenamiento de datos con interfaz USB, profundidad de almacenamiento de 2K.
Modo de activación: automático, normal, único.
Disponible disparador de borde ascendente/descendiente, que puede medir de 50 Hz a 40 MHz.
Cursor de tiempo y tensión, medición de pico a pico/ciclo de trabajo/frecuencia.
Alimentado por 1*18650 batería de litio de 3,7 V (no incluida), con cargador de batería para una carga conveniente.
Pantalla LCD TFT de colores con resolución de 320*240 píxeles, fácil y clara para la lectura.
Se puede ajustar el brillo de la luz de fondo; se puede seleccionar la pantalla en color/en blanco y negro.
Apoya la visualización de menús en chino e inglés.
Combinado con la función de generador de señal, puede medir la frecuencia, el ciclo de trabajo, la amplitud y el desplazamiento.
Almacenamiento de datos con interfaz USB, profundidad de almacenamiento de 2K.
Modo de activación: automático, normal, único.
Disponible disparador de borde ascendente/descendiente, que puede medir de 50 Hz a 40 MHz.
Cursor de tiempo y tensión, medición de pico a pico/ciclo de trabajo/frecuencia.
Alimentado por 1*18650 batería de litio de 3,7 V (no incluida), con cargador de batería para una carga conveniente.
Especificación:
Ingreso
Acoplamiento de entrada AC, DC
Canal 2 (1 canal analógico, 1 canal digital)
Modo de visualización
La impedancia de entrada 1MΩ 25pF
La tensión de entrada máxima es de 40 V (probada X1); 400 V (probada X1); 2000 V (probada X100)
Atenuación de la sonda 1X,10X
Configuración de atenuación 1X,10X,100X
Sistema de adquisición de señales
Método de muestreo Muestreo en tiempo real, muestreo aleatorio
La profundidad de almacenamiento 2K
Modo de adquisición Muestreo, detección de picos
Sistema vertical
La sensibilidad vertical es de 10mV-5V (sonda 1X) 100mV-50V (sonda 10X) (1,2.5,5 Paso a paso)
La precisión vertical es de +/- 3%
La resolución vertical de 8 bits
Ancho de banda 20 MHz
Sistema horizontal
La velocidad de muestreo en tiempo real 200 MSa/s
Rango de escaneo horizontal 10nS/div-5S/div
Sistema de activación
Modo de disparo Automático, normal y único
Tipo de disparador El borde ascendente, el borde descendente
Apoyo de detección automática ((50Hz-40MHz)
Sistema de medición
Medición del cursor Tiempo de soporte y voltaje
Método de medición Manual
Medición Valor de pico a pico y frecuencia
Equipo
Pantalla de 3,2 pulgadas, 16 bits de verdadero color, TFT, 320*240
Batería 2000+mA Batería de litio (suporta 5 horas de trabajo continuo)
El tamaño 202*100*35 mm
Canal digital 200 MSa/s
Generador de señal
Frecuencia de onda senoidal (1Hz - 5MHz); el otro ((1Hz-1MHz)
Relación de derechos 0% - 100%
Rango de 100 mV a 4 V
El desfase + ((0V -2V)
